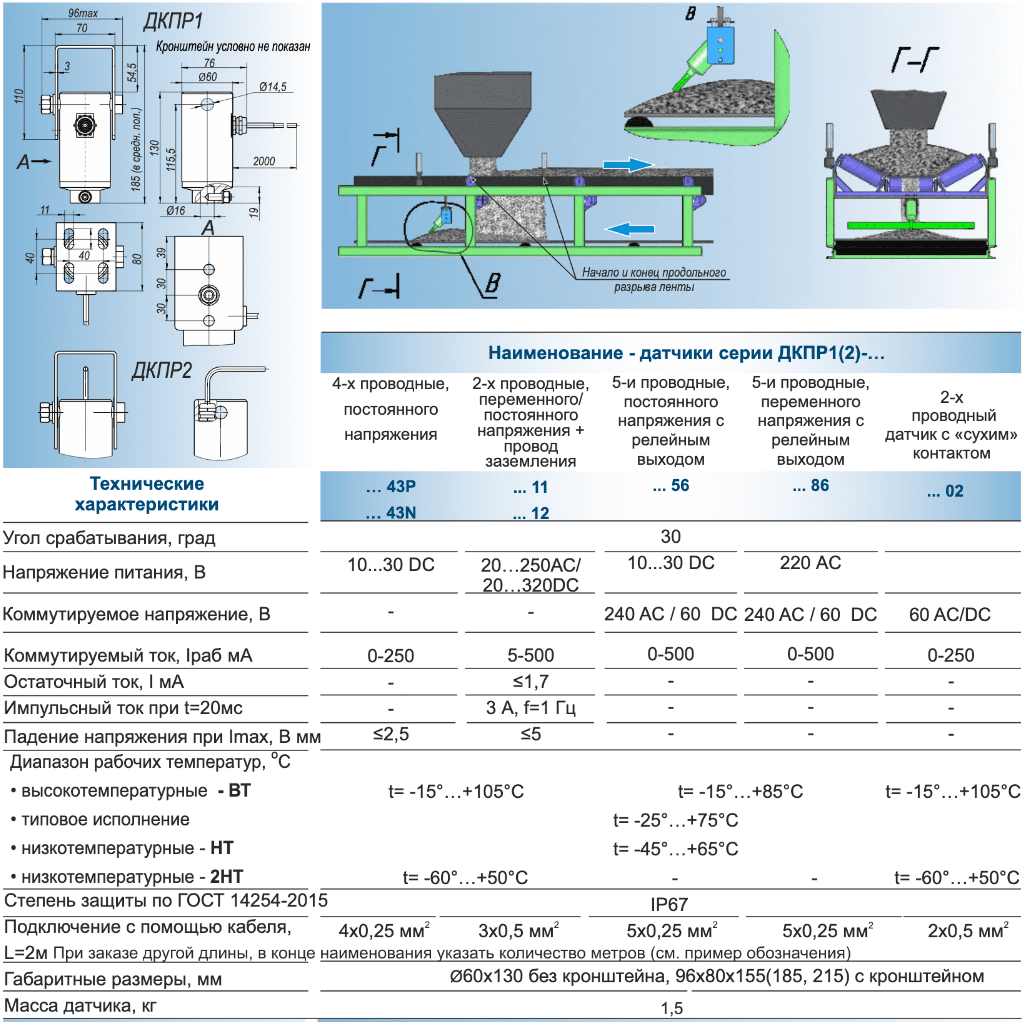

Датчики серии ДКПР1(2)-... предназначены для контроля продольного разрыва конвейерной ленты на конвейерах с прямой и V-образной холостой ветвью. В основе изделия датчик предельного угла наклона (патенты ФИПСNo109551 и No110473 от 20.11.2011г.)

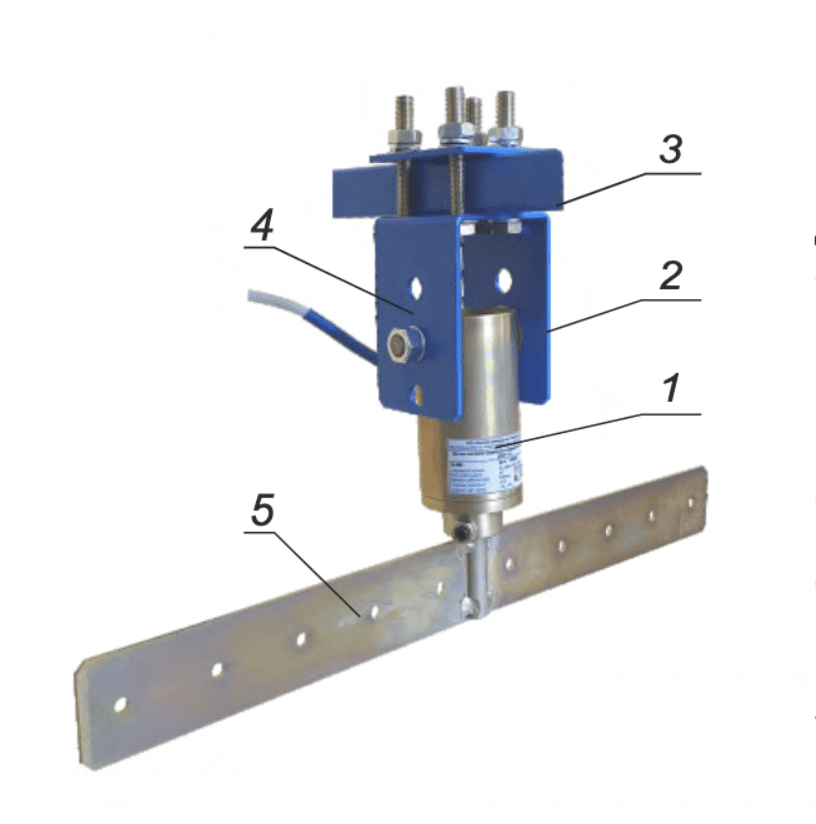

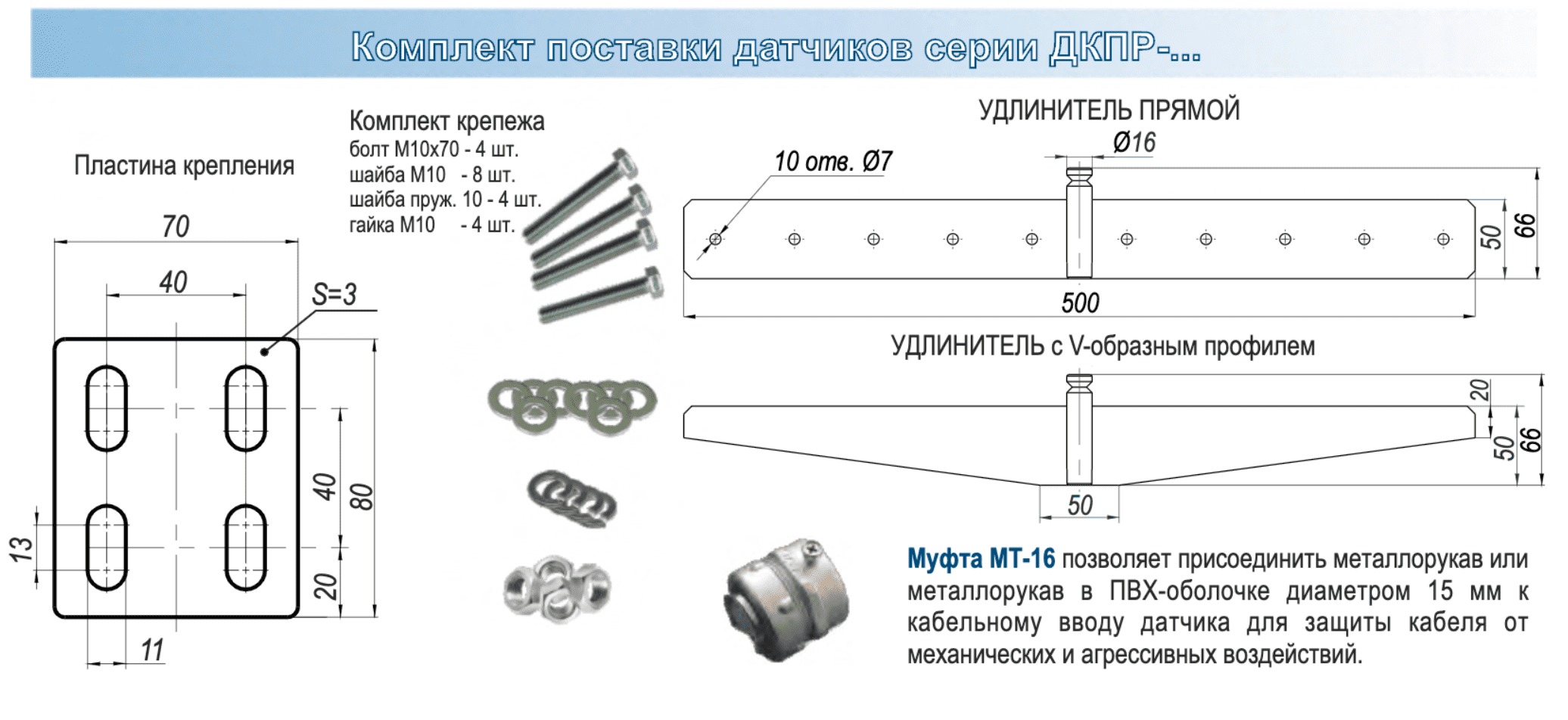

Датчик ДКПР1(2)-... устанавливается над холостой ветвью, вблизи перегрузочной течки и крепится кронштейном (2) к ставу конвейера (3) с помощью «Пластины крепления» из комплекта поставки . В кронштейне имеются отверстия (4) для регулировки датчика по высоте. В нижней части датчика закреплен удлинитель с поперечной планкой (5). Рабочее положение датчика вертикальное.
В случае продольного разрыва ленты, транспортируемый материал ссыпается в образовавшееся отверстие с рабочей ветви на холостую, которая несет его в противоположную сторону. При достижении датчика, материал воздействует на планку и отклоняет его . Наклон датчика от вертикали более, чем на 30º приводит к изменению его логического сигнала.
При применении датчика на конвейерах с V-образным профилем холостой ветви необходимо использовать удлинитель с соответствующим профилем планки из комплекта поставки.
