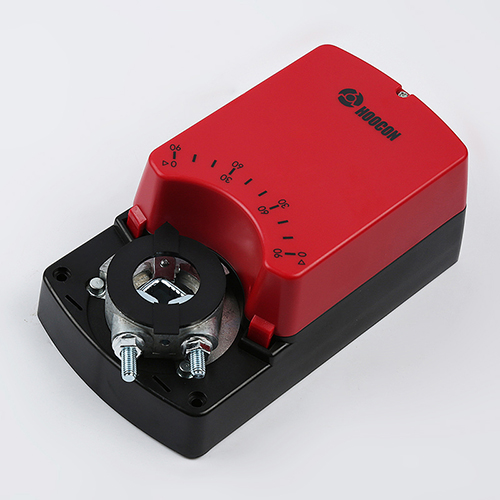

Артикул(Код товара): DA8MQU24-A/AS, DA16MQU24-A/AS, DA8MQU230-A/AS, DA16MQU230-A/AS
ПозвонитьОписание
- Используется в воздушных клапанах систем ОВК
- Выходной крутящий момент 8Nm/16Nm
- Номинальное напряжение AC/DC 24V, AC 100...240V
- Управление: 0(2)...10VDC/0(4)...20mA
- Сигнал обратной связи : 0(2)...10VDC/0(4)...20mA
- AS включает в себя 2 вспомогательных переключателя
| Крутящий момент | Время срабатывания | Электропитание | Вспомогательный переключатель | Модель |
| 8Nm | 8S | AC/DC 24V | Нет | DA8MQU24-A |
| 2-SPDT | DA8MQU24-AS | |||
| AC 100-240V | Нет | DA8MQU230-A | ||
| 2-SPDT | DA8MQU230-AS | |||
| 16Nm | 16S | AC/DC 24V | Нет | DA16MQU24-A |
| 2-SPDT | DA16MQU24-AS | |||
| AC 100-240V | Нет | DA16MQU230-A | ||
| 2-SPDT | DA16MQU230-AS |
| DA8/16MQU24-A/AS | DA8/16MQU230-A/AS | |
| Электрические параметры | ||
| Номинальное напряжение | AC/DC 24V 50/60Hz | AC 100-240V 50/60Hz |
| Диапазон номинального напряжения | AC/DC 19.2...28.8V | AC85...265V |
| Потребляемая мощность | 12Вт в режиме работы, 0,8Вт в режиме ожидания | 12Вт в режиме работы, 1.0Вт в режиме ожидания |
| Сечение провода | 0.5mm² | |
| Функциональные параметры | ||
| Спецификация терминала | Макс.2.0mm² | |
| Крутящий момент | 8Nm/16Nm | |
| Площадь заслонки | 1.5m² /3m² | |
| Направление вращения | Выставляется вручную | |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом | |
| Угол поворота | Макс.90º | |
| Время срабатывания | 8S (90º) / 16S (90º) | |
| Уровень шума | 65dB | |
| Индикация положения | Mеханическая | |
| Условия эксплуатации | ||
| Класс защиты | Ⅲ(Безопасное низкое напряжение) | Ⅱ (двойная изоляция） |
| Степень защиты | IP54 | |
| Температура окружающей среды | -20...+50℃ / IEC 721-3-3 | |
| Температура хранения | -30...+80℃ / IEC 721-3v-2 | |
| Тест на влажность | 95% отн.влажности, без конденсата (EN 60730-1) | |
| Размеры, вес | ||
| Размеры (мм) | 180 х 100 х 68 (>95) | |
| Размеры вала | ＞50mm | |
| Диаметр вала | ○ 10...20mm □ 10x10...16x16mm | |
| Вес | ＜ 1.2kg | |
